Введение
Любая система, работающая под давлением или с нагретым теплоносителем, потенциально опасна. Котлы, бойлеры, трубопроводы и насосные станции могут выйти из строя из-за скачков давления, гидроударов или перегрева. ПРЕДОХРАНИТЕЛЬНАЯ АРМАТУРА — это класс устройств, которые предотвращают аварии, сбрасывая избыточное давление, отсекая поток или сигнализируя о нештатной ситуации. Разберём, какие виды арматуры существуют, где они применяются и как их правильно подбирать.
Что такое предохранительная арматура и зачем она нужна
Предохранительная арматура — это группа трубопроводных устройств, предназначенных для автоматической защиты оборудования и персонала от опасных последствий повышения давления, температуры или уровня рабочей среды. В отличие от запорной арматуры, которая управляется вручную или по команде оператора, предохранительная срабатывает самостоятельно при достижении критических параметров.
Основные задачи такой арматуры:
- предотвращение разрушения сосудов и трубопроводов при избыточном давлении;
- защита от гидроударов и температурного расширения теплоносителя;
- отсечение аварийных участков при утечках или разрывах;
- предотвращение обратного тока среды, способного загрязнить систему;
- сброс среды в безопасное место или дренаж.
Классификация предохранительной арматуры
По принципу действия и назначению выделяют несколько основных типов устройств.
Предохранительные клапаны
Самый распространённый тип. Клапан открывается, когда давление в системе превышает заданное значение, и сбрасывает часть теплоносителя или газа. Бывают пружинными и рычажно-грузовыми. Пружинные компактнее и точнее настраиваются, грузовые применяют на крупных промышленных объектах.
Обратные клапаны
Пропускают поток только в одном направлении и автоматически перекрывают его при попытке обратного движения. Защищают насосы от обратного тока, предотвращают смешивание холодной и горячей воды, а также опорожнение контуров.
Термостатические смесительные клапаны
Поддерживают заданную температуру на выходе, смешивая горячую и холодную воду. Применяются в системах ГВС и тёплого пола для защиты от ожогов и термического шока труб.
Автоматические воздухоотводчики
Удаляют скопившийся воздух из контуров отопления и водоснабжения. Воздушные пробки нарушают циркуляцию, вызывают шум и коррозию, поэтому воздухоотводчики устанавливают в верхних точках системы и на коллекторах.
Гидравлические предохранители и гасители гидроударов
Сглаживают резкие скачки давления при быстром закрытии клапанов или пуске насосов. Особенно востребованы в системах с частотным регулированием и длинными трубопроводами.
Дисковые разрывные мембраны
Одноразовые устройства, которые разрушаются при достижении предельного давления, обеспечивая мгновенный сброс. Используются как последний рубеж защиты на сосудах под давлением и в химической промышленности.
Где применяется предохранительная арматура
Отопление и котельное оборудование
На каждом котле устанавливается группа безопасности: предохранительный клапан, автоматический воздухоотводчик и манометр. Клапан настраивают на давление на 10–15% выше рабочего, чтобы избежать ложных срабатываний.
Водоснабжение и ГВС
Обратные клапаны защищают насосы и водомерные узлы, термостатические смесители — пользователей от ожогов, а предохранительные клапаны на бойлерах сбрасывают избыток при нагреве воды.

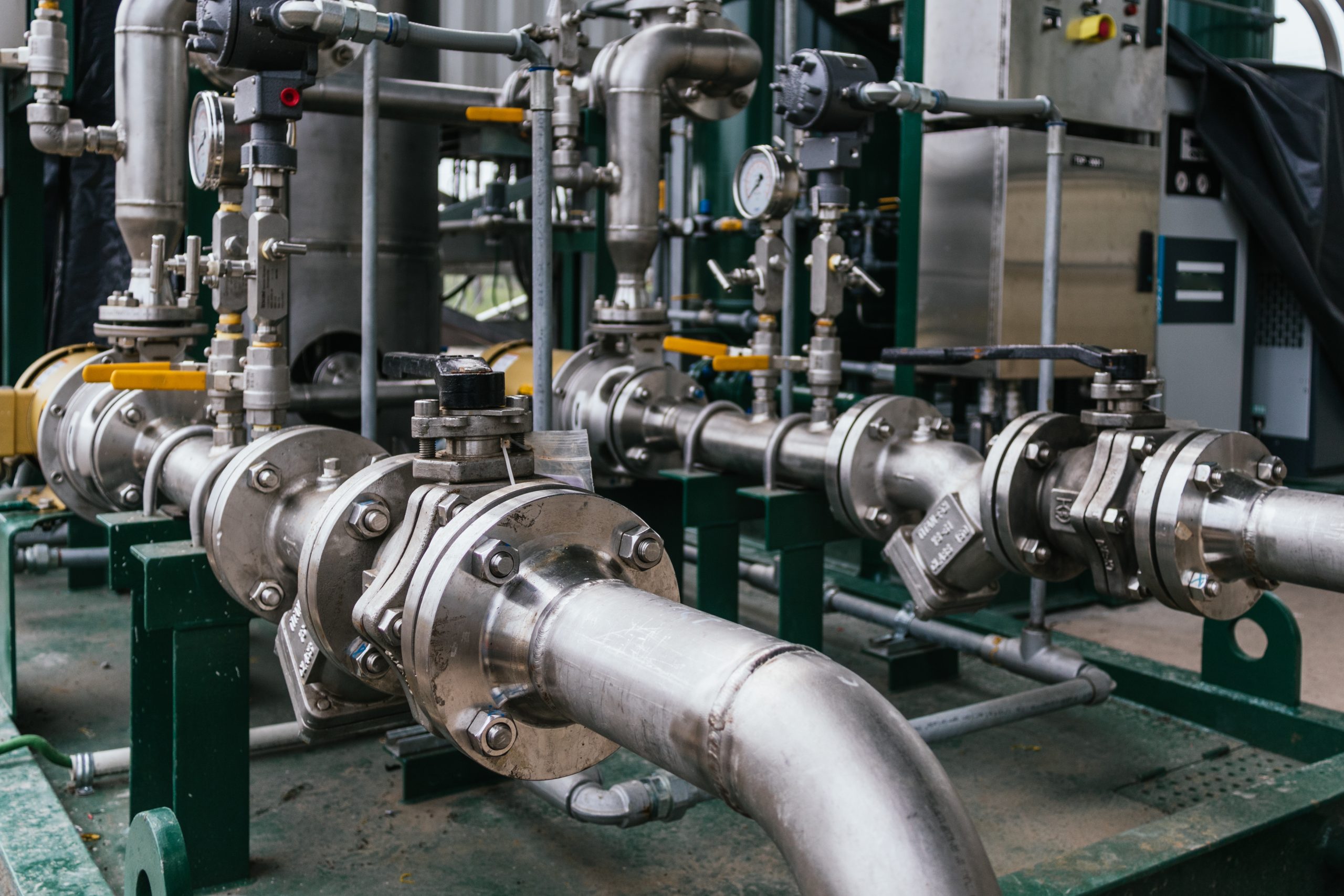

Промышленные трубопроводы
На технологических линиях применяют комбинированные системы защиты: предохранительные клапаны, мембраны и отсечные устройства с электроприводом, срабатывающие по сигналу датчиков.
Как правильно подобрать предохранительную арматуру
Ошибки в выборе приводят к ложным срабатываниям или, наоборот, к бездействию в аварийной ситуации. Ключевые параметры:
- Рабочее и предельное давление. Клапан должен срабатывать выше рабочего, но ниже предела прочности оборудования.
- Пропускная способность. Рассчитывается по объёму среды, который нужно сбросить за единицу времени.
- Тип и температура среды. Для пара, горячей воды и агрессивных жидкостей подбирают разные материалы уплотнений.
- Диаметр и присоединение. Резьбовое, фланцевое или сварное — зависит от трубопровода.
- Наличие сертификатов. Для промышленных объектов обязательна поверка и соответствие нормам безопасности.
Монтаж и обслуживание
Предохранительная арматура должна устанавливаться строго по направлению потока, указанному стрелкой на корпусе. Клапаны монтируют в доступных местах, чтобы обеспечить удобство проверки и замены. Сбросной трубопровод выводят в безопасную зону, исключая травмы людей и повреждение имущества.
Регулярное обслуживание включает:
- проверку срабатывания клапанов не реже раза в год;
- очистку седла и уплотнений от накипи и загрязнений;
- контроль настройки пружины и давления срабатывания;
- замену мембран и прокладок по регламенту;
- проверку обратных клапанов на герметичность.
Типичные ошибки при выборе и эксплуатации
Наиболее частые проблемы:
- установка клапана с завышенным давлением срабатывания — защита не работает;
- отсутствие дренажа сбросного трубопровода — затопление помещения;
- заглушенные или зажатые клапаны «чтобы не капало» — прямая угроза аварии;
- игнорирование обратных клапанов — обратный ток и загрязнение системы;
- применение арматуры без учёта температуры среды — преждевременный выход из строя.
Заключение
Предохранительная арматура — недорогой, но критически важный элемент любой инженерной системы. Она не участвует в основном технологическом процессе, но именно от неё зависит, превратится ли скачок давления в мелкую неприятность или в серьёзную аварию. Выбирайте устройства с проверенными характеристиками, устанавливайте их по проекту и обслуживайте по регламенту — и системы отопления, водоснабжения и канализации будут работать надёжно и безопасно долгие годы.
